Panduan Dasar Kelistrikan Motor untuk Pemula

Kelistrikan motor untuk pemula sering dianggap rumit dan membingungkan. Banyak pemilik motor langsung panik ketika kendaraan tiba-tiba tidak bisa distarter, lampu mati, atau klakson tidak berbunyi. Padahal, jika memahami dasar sistem kelistrikan motor, kamu bisa mendiagnosis masalah ringan sendiri tanpa harus langsung ke bengkel.

Artikel ini akan membahas panduan dasar kelistrikan motor secara lengkap namun mudah dipahami, khusus untuk pemula.

1. Mengenal Komponen Utama Kelistrikan Motor

Sistem kelistrikan motor terdiri dari beberapa komponen utama yang saling terhubung. Berikut bagian-bagian dasarnya:

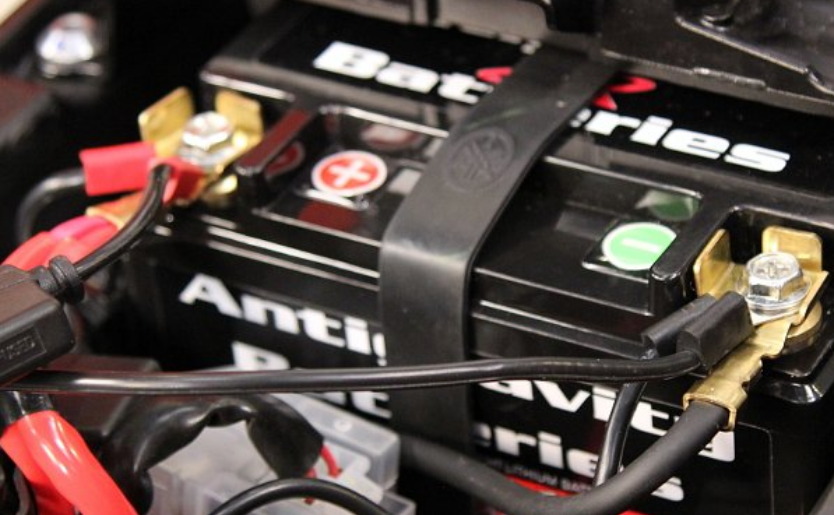

1. Aki (Battery)

Aki adalah sumber listrik utama pada motor. Fungsinya menyimpan dan menyuplai arus listrik untuk:

  • Starter elektrik
  • Lampu
  • Klakson
  • Panel speedometer
  • Sistem injeksi (pada motor injeksi)

Jika aki lemah atau soak, biasanya motor susah distarter dan lampu terlihat redup.

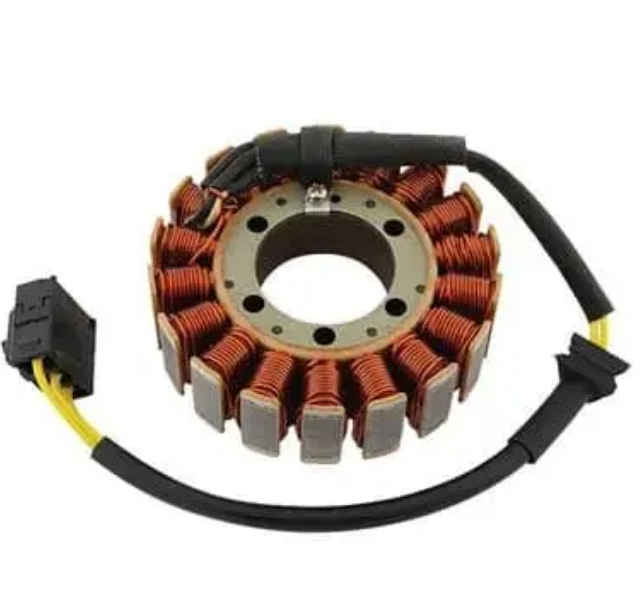

2. Spul (Stator)

Spul berfungsi menghasilkan listrik saat mesin menyala. Komponen ini bekerja dengan sistem magnet dan putaran mesin.

Sederhananya:

  • Mesin hidup → magnet berputar → spul menghasilkan listrik → aki terisi.

Jika spul rusak, aki tidak akan terisi dan lama-kelamaan motor mati karena kehabisan daya.

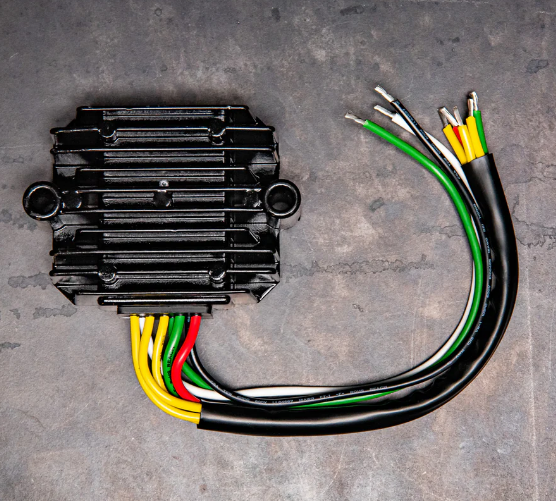

3. Kiprok (Regulator/Rectifier)

Kiprok berfungsi menstabilkan dan mengubah arus dari spul menjadi arus yang sesuai untuk mengisi aki.

Tanpa kiprok:

  • Aki bisa overcharge (terlalu panas)
  • Atau malah tidak terisi sama sekali

Gejala kiprok rusak:

  • Lampu sering putus
  • Aki cepat soak
  • Tegangan tidak stabil

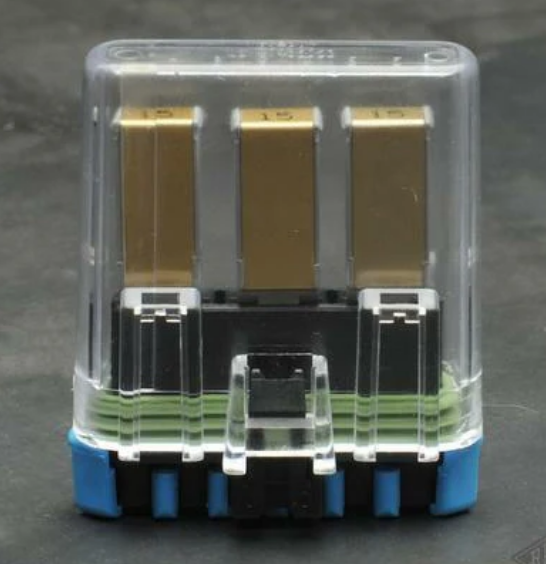

4. Sekring (Fuse)

Sekring adalah pengaman kelistrikan. Jika terjadi korsleting, sekring akan putus agar komponen lain tidak rusak.

Jika motor mati total dan tidak ada listrik sama sekali, cek sekring utama terlebih dahulu.

5. CDI atau ECU

Pada motor karburator biasanya menggunakan CDI, sedangkan motor injeksi menggunakan ECU.

Contoh motor karburator yang memakai CDI seperti Honda GL100.

CDI/ECU berfungsi mengatur waktu pengapian agar busi memercikkan api pada waktu yang tepat. Jika komponen ini rusak, motor bisa:

  • Tidak bisa hidup
  • Brebet
  • Mati mendadak

Baca juga: https://arismotor80.com/reset-atau-remap-ecu-motor/

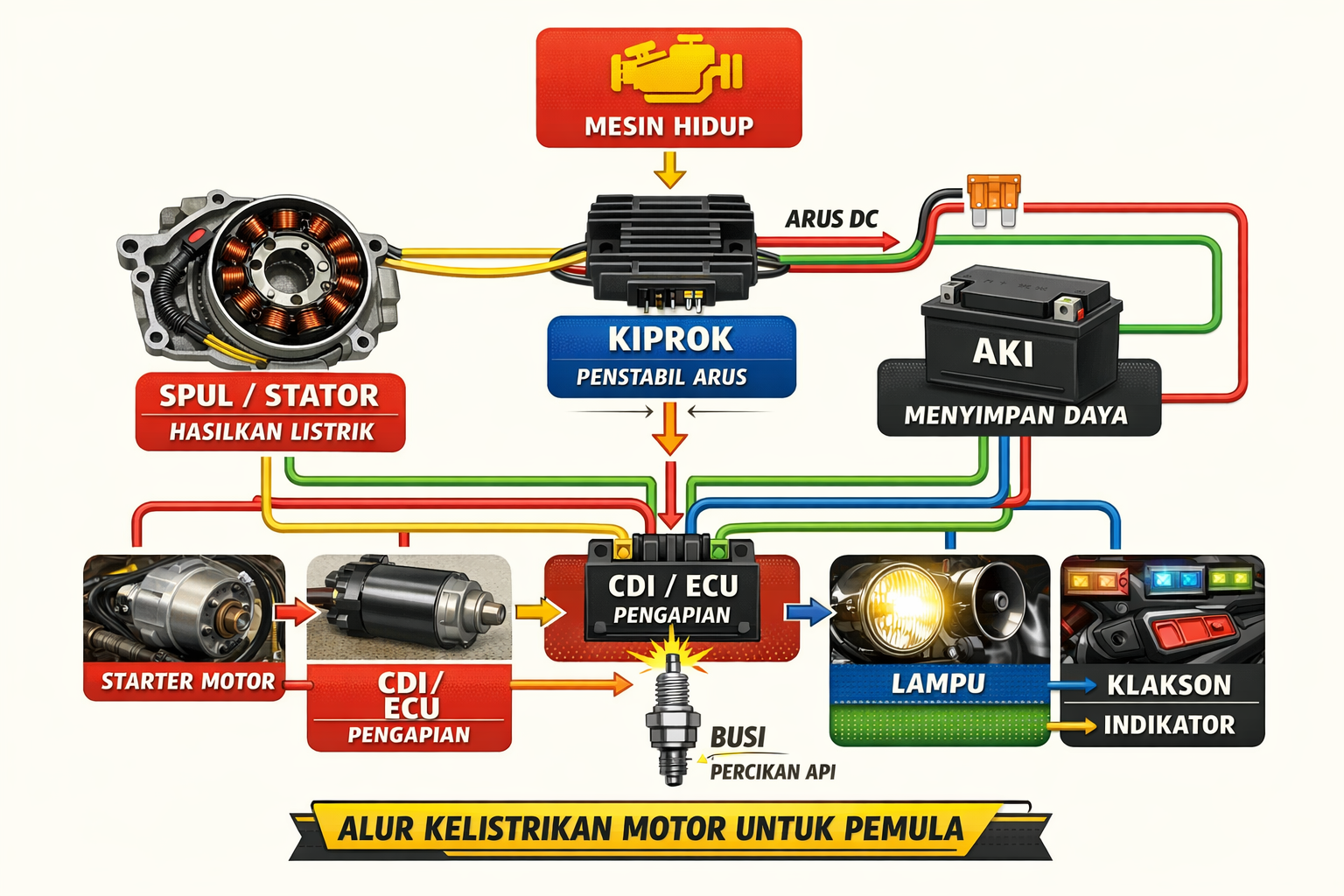

2. Alur Dasar Sistem Kelistrikan Motor

Agar mudah dipahami, berikut alur sederhananya:

  1. Spul menghasilkan listrik saat mesin hidup
  2. Kiprok menstabilkan arus
  3. Aki menyimpan listrik
  4. Listrik dialirkan ke sistem starter, lampu, klakson, dan pengapian

Jika salah satu komponen terganggu, sistem lainnya bisa ikut bermasalah.

3. Perbedaan Motor Karburator dan Injeksi

Pemula juga perlu tahu perbedaan dasar sistem kelistrikan:

Motor Karburator

  • Kelistrikan lebih sederhana
  • Masih bisa hidup walau aki lemah (tergantung sistem)
  • CDI berdiri sendiri

Contohnya seperti Honda Supra X 100.

Motor Injeksi

  • Sangat bergantung pada aki
  • Menggunakan ECU dan sensor
  • Jika aki soak, motor biasanya tidak bisa hidup sama sekali

Contohnya Honda Beat FI.

4. Masalah Kelistrikan yang Sering Terjadi

Berikut beberapa kasus umum yang sering dialami pemula:

1. Motor Tidak Bisa Distarter

Kemungkinan:

  • Aki lemah
  • Sekring putus
  • Saklar starter rusak

Solusi awal: cek tegangan aki dengan multitester.

2. Lampu Redup Saat Gas Ditarik

Kemungkinan:

  • Kiprok rusak
  • Spul lemah

Normalnya, saat digas, lampu justru lebih terang.

3. Aki Cepat Soak

Penyebab:

  • Kiprok overcharge
  • Spul tidak mengisi
  • Ada kebocoran arus

4. Motor Mati Mendadak Saat Jalan

Kemungkinan:

  • CDI/ECU bermasalah
  • Kabel putus
  • Grounding jelek

5. Cara Dasar Mengecek Kelistrikan Motor

Untuk pemula, cukup siapkan:

  • Multitester
  • Obeng
  • Tang

Langkah Dasar:

  1. Cek Tegangan Aki
    Normal: 12,4 – 12,8 volt saat mesin mati.
    Saat mesin hidup: 13,5 – 14,5 volt.
  2. Cek Sekring
    Lihat apakah kawat di dalamnya putus.
  3. Cek Kabel
    Pastikan tidak ada yang terkelupas atau putus.
  4. Cek Grounding
    Kabel massa harus terpasang kuat ke rangka.

6. Tips Merawat Sistem Kelistrikan Motor

Agar tidak sering bermasalah:

  • Panaskan motor minimal 5–10 menit setiap hari
  • Jangan pasang aksesoris berlebihan (lampu tembak, klakson besar) tanpa perhitungan
  • Bersihkan terminal aki secara berkala
  • Gunakan aki sesuai spesifikasi

7. Kesalahan Umum Pemula

Beberapa kesalahan yang sering terjadi:

  • Langsung mengganti aki tanpa mengecek kiprok
  • Menggunakan kabel sembarangan
  • Mengabaikan sekring
  • Tidak memahami jalur arus listrik

Padahal, memahami dasar kelistrikan bisa menghemat biaya perbaikan.

Kesimpulan

Kelistrikan motor sebenarnya tidak serumit yang dibayangkan. Kuncinya adalah memahami alur dasar: spul menghasilkan listrik, kiprok menstabilkan, aki menyimpan, lalu listrik digunakan oleh berbagai komponen.

Sebagai pemula, kamu tidak perlu langsung menguasai semuanya. Cukup pahami komponen utama dan gejala kerusakan dasarnya. Dengan begitu, kamu bisa mendiagnosis masalah ringan sendiri dan lebih percaya diri saat memperbaiki motor.

Bagi kamu yang memiliki bengkel atau ingin membuat konten otomotif edukatif, topik kelistrikan dasar ini sangat menarik untuk dijadikan materi video, karena banyak pemilik motor yang masih bingung dengan sistem listrik kendaraannya.

Semoga panduan ini membantu kamu memahami dasar kelistrikan motor dengan lebih mudah dan praktis.
